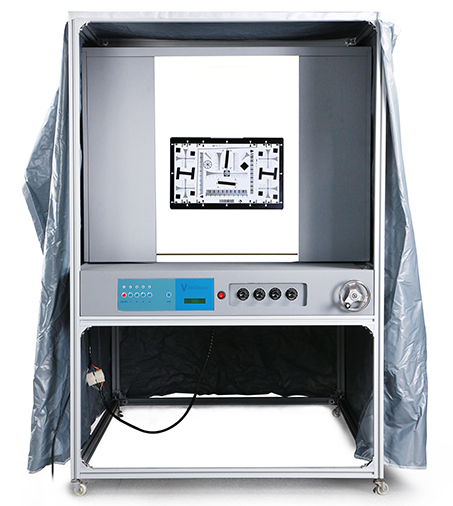

Video Checker bietet eine spezielle Beleuchtungsquelle für Kameratests, die die Anforderungen an hohe Gleichmäßigkeit der Beleuchtung, einstellbare Testentfernung, umschaltbare Farbtemperatur der Lichtquelle und kontinuierlich einstellbare Beleuchtung erfüllt.
Kennzahlen
1. In der Lichtbox sind vier Lichtquellen vom Typ D65, A, TL84 und CWF vorhanden.
2. Verwenden Sie einen Mikrocomputer, um das schnelle Umschalten zwischen den einzelnen Lichtquellengruppen zu steuern.
3. Timeout-Timer-Funktion, zeichnet die Nutzungszeit jeder Lichtquellengruppe separat auf.
4. Die Hintergrundfarbe der Lichtquelle der Leuchtbox ist Neutralgrau, wodurch verhindert wird, dass externes Licht den inneren Installationsbereich der Box beleuchtet.
5. Die Beleuchtung ist einstellbar, die Gleichmäßigkeit liegt bei über 85 % (je nach Größe der 24-Farben-Karte).
6. Die Lebensdauer der Lampe wird hauptsächlich durch die Gesamtnutzungsdauer und die Anzahl der Öffnungen bestimmt. Wenn die Lampe altert, ist die Beleuchtung instabil und die beiden Enden sind schwarz. Bitte ersetzen Sie sie rechtzeitig, da sonst die Wirkung beeinträchtigt wird.
Bedienungsanleitung
1. Schließen Sie das Netzteil an. Schließen Sie vor der Verwendung das Netzteil an, das den Anforderungen der Leuchtbox entspricht. Die Zeitanzeige zeigt die Nutzungsdauer an und zeigt damit an, dass das Gerät eingeschaltet ist.
2. Drücken Sie die EIN/AUS-Taste. Als Zeit wird die Gesamtzeit angezeigt, die die Maschine verwendet wurde.
3. Drücken Sie die Taste „1“, „2“ oder „3“ auf dem Bedienfeld. Die Lichtbox schaltet dann nacheinander die entsprechenden Lampen auf beiden Seiten der Lichtquelle ein. Drücken Sie die Taste „4“, um zur Lichtquelle A zu wechseln. Auf dem Display wird die Zeit angezeigt, die die Lampe der aktuellen Lichtquelle verwendet wurde.
4. Wenn Sie zwei oder mehr Lichtquellen gleichzeitig einschalten müssen, drücken Sie zwei oder mehr Tasten gleichzeitig.
5. Der einstellbare Steuerschalter ist vor der Lichtbox installiert und die mit den Tasten „1“, „2“ und „3“ gesteuerten Lampen sind der Reihe nach angeordnet. Der Werkstest wurde gemäß den internationalen Standardparametern eingestellt. Wenn zusätzlicher Beleuchtungsbedarf besteht, kann der Drehschalter eingestellt werden.
6. Brennweiteneinstellung: Die werkseitig eingestellte Brennweite beträgt 48 cm und kann während der Verwendung nach Bedarf eingestellt werden. Spezifische Bedienung: Drehen Sie den Griff im oder gegen den Uhrzeigersinn, und die Brennweite ändert sich entsprechend.
7. Nachdem der Test abgeschlossen ist, drücken Sie zum Herunterfahren die EIN/AUS-Taste.
8. Wenn Sie eine neue Lampe einsetzen, müssen Sie die ursprüngliche Betriebszeit löschen. Dazu zünden Sie die ausgetauschte Lampe an und erreichen mit einem kleinen Schraubendreher die Mitte des CLR. Drücken Sie die Taste einige Sekunden lang, um die Zeit auf Null zurückzusetzen.
Technische Parameter
Verwendete Lampe:
D65 Farbtemperatur 6500K Beleuchtungsstärke: 10Lux-2800Lux einstellbar
TL84 Farbtemperatur 4000K Beleuchtung: 10Lux-3000Lux einstellbar
Eine Lampenfarbtemperatur von 2856 K, Beleuchtung: 0.1 Lux – 800 Lux einstellbar. Gleichmäßigkeit: Gleichmäßigkeit: Je nach Größe der 24-Farben-Karte öffnen D65 und TL84 gleichzeitig drei Lampensätze und die Gleichmäßigkeit beträgt 3 %.
Verwendete Stromversorgung: AC220V 50HZ
