Mit dem digitalen Schaumstoff-Elastizitätstester wird der Ball-Rebound-Test durchgeführt, um die Elastizität von flexiblem zellulärem Polyurethan zu bestimmen.
CellFlex ist eine digitale Version des Standard-Kugelrückpralltests und bietet eine höhere Zuverlässigkeit und Genauigkeit. CellFlex nutzt einen elektronischen Sensor, um den Aufprall der Stahlkugel auf die Schaumstoffprobe zu erfassen. Die integrierte Elektronik misst das Zeitintervall zwischen dem ersten und dem zweiten Aufprall der Kugel nach dem Rückprall. Die CellFlex-Software berechnet aus diesem Zeitintervall die Rückprallhöhe. Nach jedem Falltest wird der Rückprallwert auf dem Bildschirm angezeigt.
Der Rückprallwert gibt die Rückprallelastizität bzw. Elastizität der Schaumstoffprobe als Prozentsatz der Fallhöhe an. Beträgt die Rückprallhöhe beispielsweise 20 cm, so ergibt sich ein Rückprallwert von 40 %. Ein höherer Rückprallwert deutet auf eine größere Rückprallelastizität des Schaumstoffs hin.

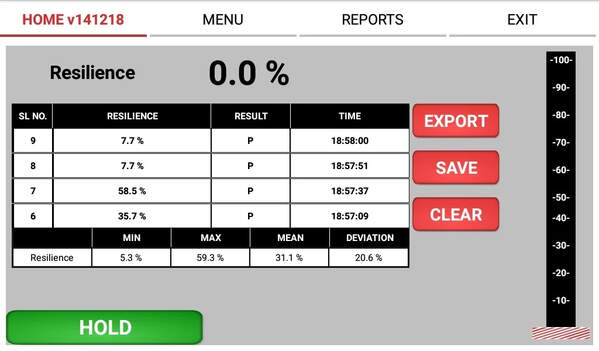

Digital Display
Der digitale Schaumstoff-Elastizitätstester verwendet einen elektronischen Sensor, um den Aufprall der Stahlkugel auf die Schaumstoffprobe zu erfassen.
Anhand der Daten aus den wiederholten Aufpralltests berechnet die IDM-Software den Rückprallwert. Nach jedem Test wird der Rückprallwert auf dem Touchscreen angezeigt.
Funktionen und ihre Verwendung:
- FREISETZUNG: Wird zum Fallenlassen von Stahlkugeln verwendet
- EXPORT: Verwenden Sie das mit dem Gerät gelieferte USB-Datenkabel, um Testberichte zu exportieren.
- SPAREN: Speichert die Werte in der Tabelle auf dem Startbildschirm. Sobald die Werte gespeichert sind, werden die entsprechenden Werte wie Minimum, Maximum, Mittelwert und Abweichung aktualisiert.
- KLAR: Löscht die Werte in der Tabelle. Kurzes Drücken löscht die letzten Daten, langes Drücken löscht alle Werte in der Tabelle.
Am Ende jedes Tests können die Daten in der Tabelle auf dem Bildschirm gespeichert werden. Das Programm berechnet das Minimum, das Maximum, den Mittelwert und die Abweichung aus einer Testreihe.
Testverfahren für die Ballrückprallelastizität
- Stellen Sie sicher, dass das Gerät auf einer ebenen Fläche aufgestellt ist – verwenden Sie zur Überprüfung eine Wasserwaage.
- Platzieren Sie die Prüfprobe mit den vorgegebenen Abmessungen unter dem vertikalen Rückprallrohr. Sollten Proben mit nicht standardmäßiger Dicke verwendet werden, kann die Höhe der Rohranordnung mithilfe der Stellschrauben angepasst werden.
- Platzieren Sie den Ball mithilfe des Ballaufnahmewerkzeugs unter dem Magneten.
- Drücken Sie auf dem Hauptbildschirm LOSLASSEN.
- Die Stahlkugel fällt herunter und die Werte werden auf dem Bildschirm angezeigt.
- Drücken Sie SPEICHERN, um den Messwert nach jedem Test in der Spalte zu speichern.

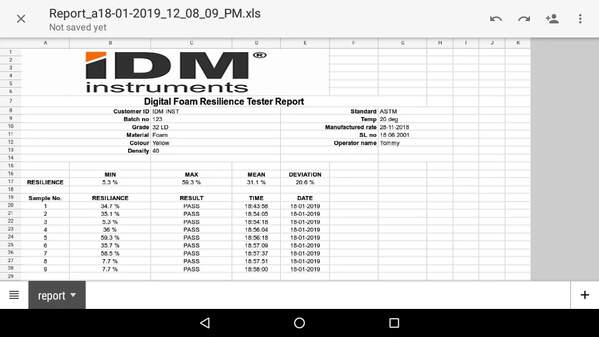

- Sobald alle Probenwerte neu kodiert sind, drücken Sie EXPORT, um den Testbericht im Excel-Format zu erstellen und zu speichern.
