Eigenschaften
- Mitglied des Plug & Test® Familie austauschbarer Sensoren und Anzeigen
- Misst Zug- und Druckkräfte
- Ein NIST-rückführbares Kalibrierungszertifikat mit Daten ist im Lieferumfang enthalten.
Ein kombiniertes Zertifikat für den Sensor und eine Anzeige ist zum Zeitpunkt der Bestellung verfügbar, Teilenummer CERT-SI.
- Garantie: 3 Jahr

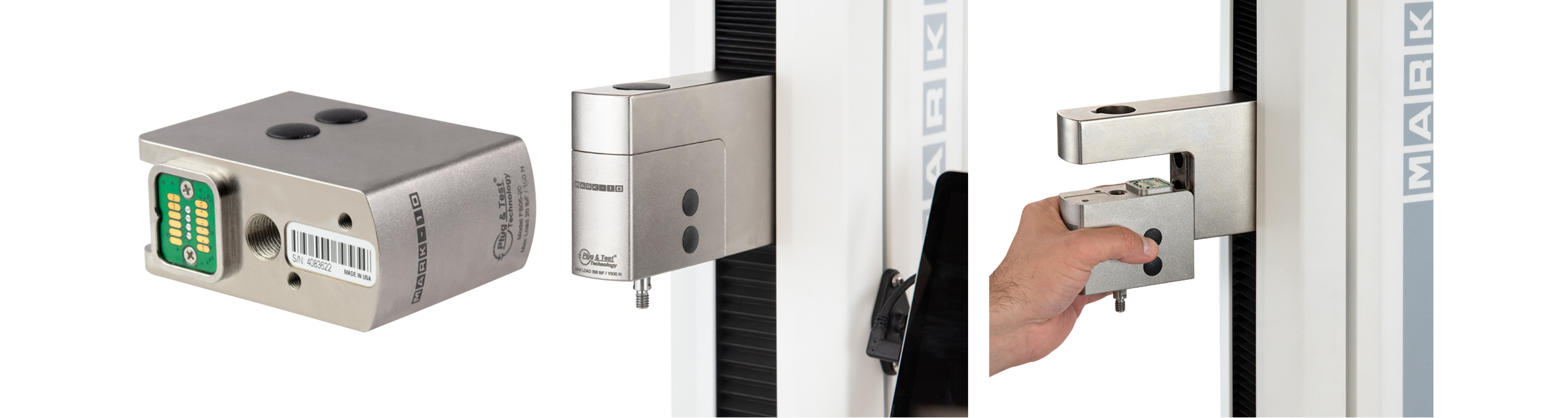

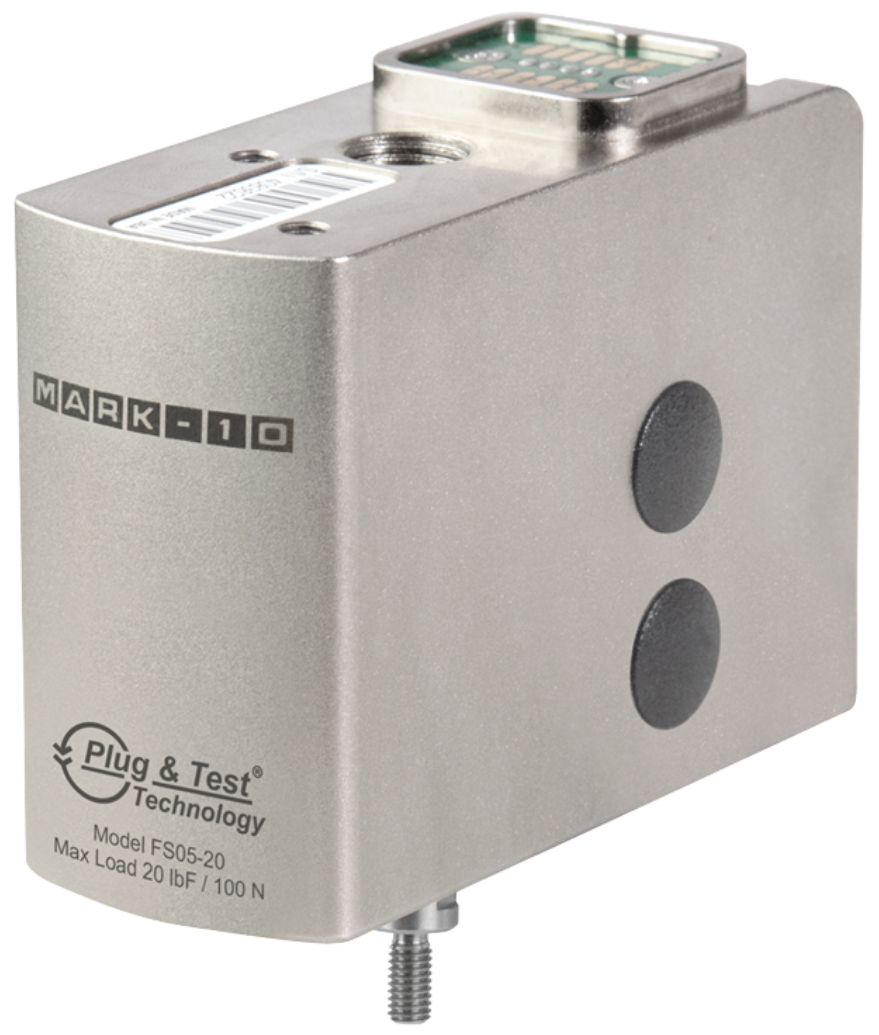

Kraftsensoren der Serie FS05 messen Zug- und Druckkräfte. Sie werden direkt am Querhaupt der Prüfrahmenmodelle F105, F305, F505 und F505H montiert und sorgen so für ein sauberes, integriertes Erscheinungsbild.
Mit der Plug & Test®-Technologie werden alle Konfigurations- und Kalibrierungsdaten im Sensor gespeichert, sodass er im Prüfrahmen oder extern mit einem Mark-10-Indikator kalibriert werden kann (optionaler Adapter: AC1083 erforderlich). Verfügbare Bereiche von 0.12 bis 500 lbF [0.5 N bis 2.5 kN].
| Modell |
Beschreibung |
| FS05-012 |
Kraftsensor, 0.12 lbF / 2 ozF / 50 gF / 0.5 N / 500 mN |
| FS05-025 |
Kraftsensor, 0.25 lbF / 4 ozF / 100 gF / 1 N / 1000 mN |
| FS05-05 |
Kraftsensor, 0.5 lbF / 8 ozF / 250 gF / 2.5 N / 2500 mN |
| FS05-2 |
Kraftsensor, 2 lbF / 32 ozF / 1 kgF / 1000 gF / 10 N |
| FS05-5 |
Kraftsensor, 5 lbF / 80 ozF / 2.5 kgF / 2500 gF / 25 N |
| FS05-10 |
Kraftsensor, 10 lbF / 160 ozF / 5 kgF / 5000 gF / 50 N |
| FS05-20 |
Kraftsensor, 20 lbF / 320 ozF / 10 kgF / 10000 gF / 100 N |
| FS05-50 |
Kraftsensor, 50 lbF / 800 ozF / 25 kgF / 25000 gF / 250 N |
| FS05-100 |
Kraftsensor, 100 lbF / 1600 ozF / 50 kgF / 50000 gF / 500 N |
| FS05-200 |
Kraftsensor, 200 lbF / 3200 ozF / 100 kgF / 1000 N / 1 kN |
| FS05-300 |
Kraftsensor, 300 lbF / 4800 ozF / 150 kgF / 1500 N / 1.5 kN |
| FS05-500 |
Kraftsensor, 500 lbF / 8000 ozF / 250 kgF / 2500 N / 2.5 kN |
| Zusätzliche zu berücksichtigende Punkte |
| Zubehör für alle FS05-Sensoren |
| Modell |
Beschreibung |
| AC1083 |
Adapter, FS05-Sensor / PTAF-Adapter, auf Plug & Test®-Anschluss / Prüfrahmen F755, F755S, F1505, F1505S, 10 Zoll / 250 mm Kabel |
| AC1084 |
Verlängerungskabel, 12 Zoll / 305 mm, Plug & Test®, Stecker/Buchse |
| Zubehör für FS05-012 – FS05-100 Sensoren |
| Modell |
Beschreibung |
| G1038 |
Mittlerer Haken, Nr. 10-32M (erfordert G1039) |
| G1039 |
Kupplung, Nr. 10-32F/F |
| G1029 |
Flachkopf, Nr. 10-32F |
| G1026 |
Kegel, Nr. 10-32F |
| G1025 |
Meißelspitze, Nr. 10-32F |
| G1027 |
V-Nut, Nr. 10-32F |
| G1024 |
Verlängerungsstange, 5", #10-32F |
| AC1131-1 |
Anbausatz, Kraftmessgeräte / Sensoren der Serie FS05, Modelle 0.12 - 20 lBF |
| AC1131-2 |
Anbausatz (1 Stück von G1038 bis G1024) |
| Zubehör für FS05-200 – FS05-500 Sensoren |
| Modell |
Beschreibung |
| G1035 |
Großer Haken, 5/16-18M (erfordert G1037) |
| G1037 |
Kupplung, 5/16-18F/F |
| G1036 |
Flachkopf, 5/16-18F |
| G1033 |
Konus, 5/16-18F |
| G1032 |
Meißelspitze, 5/16-18F |
| G1034 |
V-Nut, 5/16-18F |
| G1031 |
Verlängerungsstange, 5", 5/16-18F |
| AC1131-3 |
Anbausatz (je 1 Stück G1035 bis G1031) |
- Nicht für Kompressionsanwendungen verwenden
