Die Universalprüfmaschine oder die UTM ist eine Doppelprüfmaschine, die Druck- und Zugprüfungen durchführen kann.
Die Universalprüfmaschine ermöglicht die Messung von Festigkeit und Kabelbaum. Es basiert auf einer physikalischen Eigenschaft, die als Eindrückkraftablenkung (IFD) bezeichnet wird. Dies wird berechnet, indem die Kraft bestimmt wird, die zum Auslenken eines Teststücks erforderlich ist. Welches ist ein Prozentsatz seiner ursprünglichen Dicke unter Verwendung eines kreisförmigen Eindringkörpers. Dies übt eine Kraft aus und zeichnet gleichzeitig den Grad der Einkerbung auf.
Wie der Name schon sagt, wird sie "Universalprüfmaschine" genannt, weil sie Zug- und Druckprüfungen verschiedener Materialien durchführen kann. Zum Beispiel Textilien, Gummi, Federn, Kunststoff und andere. Die Prüfungen entsprechen den einschlägigen Prüfnormen wie z ASTM, ISO, JIS, GB und viele andere.
Kompressions- und Zugprüfung
Die UTM von IDM Instruments verfügt über feste duale Testfunktionen. Dies umfasst eine Kompressionsprüfung des Innenrahmens. Sowie Zugfestigkeitsprüfungen am Außenrahmen. Diese Einbeziehung eines dualen Testraumdesigns ist vorteilhaft. da es die Notwendigkeit beseitigt, zwei Maschinen zum Testen zu haben. Die gleiche Maschine ist für beide Tests nützlich. Die doppelsäulenmontierte UTM hat einen starken und langlebigen Rahmen. Somit kann es vielen Jahren der Nutzung standhalten. Es bietet hervorragende Genauigkeit und Benutzerfreundlichkeit. Es arbeitet mit dem Softwareprogramm von IDM Instruments Pty Ltd.
Warum ist Zugprüfung wichtig?
Zugprüfungen sind eine gängige Methode, um die Qualität von Materialien zu prüfen. Die Zugfestigkeit einer Probe wird durch die Kraft bestimmt, die erforderlich ist, um sich zu dehnen (Anlegen von Spannung), bis sie den Bruchpunkt erreicht. Beispielsweise wird ein Seil von beiden Enden bis zur Bruchstelle gezogen. Dieser Test hilft Qualitätsexperten zu bestimmen, ob das Material/Produkt verschiedenen Umständen standhält, denen es ausgesetzt ist. Die Mindestzugfestigkeit wird durch die genannte Prüfnorm bestimmt. Die Anwendungsmöglichkeiten der Zugprüfung sind grenzenlos. Von Textilunternehmen über Forschungseinrichtungen bis hin zu Luft- und Raumfahrtunternehmen wird die Zugprüfung von jeder Qualitätsprüfabteilung durchgeführt.
Wir haben viele Kunden, die mit unserer Universalprüfmaschine die Zugfestigkeit von Schaumstoffen, Seilen, Drähten, Kunststoffen, Textilien usw.
Welche Bedeutung hat der Kompressionstest?
Der Druckversuch misst die elastischen und Druckbrucheigenschaften von spröden Werkstoffen oder Werkstoffen mit geringer Duktilität. Zum Beispiel Schaumproben. Druckversuche werden auch verwendet, um die Elastizität, die Proportionalgrenze, die Druckstreckgrenze, die Druckstreckgrenze und die Druckfestigkeit zu bestimmen.
Warum sollten Sie sich für die Universalprüfmaschine von IDM für Zug- und Druckprüfungen entscheiden?
Der große Vorteil der Universal Testing Machine ist die doppelte Testfähigkeit, die dem Bediener Zeit spart, zwischen den Vorrichtungen zu wechseln, da sie an der Maschine an einem eigenen zugewiesenen Bereich befestigt werden. Der Bediener muss nur einen Knopf an der Maschine umschalten, um von Zug auf Druck zu wählen, was wiederum die Produktionszeit und die Testeinrichtungszeit beschleunigt, die Ermüdung des Bedieners reduziert und mögliche Rüstfehler verringert.
Die auf einem Doppelsäulen-Tisch montierte Universalprüfmaschine hat einen starken und langlebigen Rahmen, der jahrelangem Einsatz standhält. Es bietet hervorragende Genauigkeit und Benutzerfreundlichkeit und arbeitet mit dem Softwareprogramm von IDM Instruments Pty Ltd. Die Universalmaschine kann auch kundenspezifisch angefertigt werden, um einen größeren Testraum unterzubringen, ohne dass die zu testende Probenlänge eingeschränkt wird.
Kundenspezifische Universalprüfmaschine
Wir stellen auch kundenspezifische UTM her, um den Kundenanforderungen gerecht zu werden. Beispielsweise beseitigt ein breiterer Testraum die Einschränkungen der Probenlänge. Dies beinhaltet die Grenzlastzellenkapazitäten, die je nach Test und getestetem Material in der Tonnage erweitert oder reduziert werden können.
Wie benutzt man unsere Universalprüfmaschine?
Unsere UTM bietet eine Vielzahl von Softwarefunktionen, die die Programmierung von Parametern des Tests, die Betriebssteuerung und die Echtzeitanzeige des laufenden Tests ermöglichen. Dieses Softwarepaket ermöglicht es dem Bediener, eine Vielzahl von Tests mit einer nahezu unbegrenzten Auswahl an Testparametern und angezeigten Testinformationen durchzuführen. Das PC-basierte Steuerungssystem verwendet das von IDM Instruments Pty Ltd. entwickelte Universal Tester-Programm.

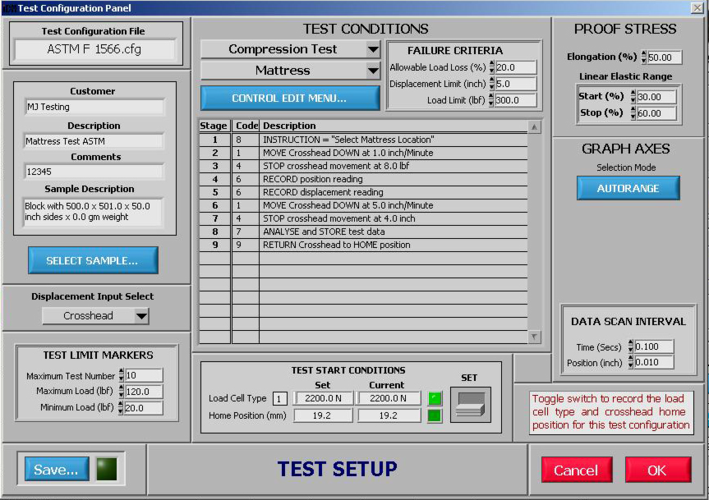

Die Prüfkonfiguration wird für jeden Prüflingstyp als vollautomatisierter Prozess erstellt. Die Testskripte sowie die Betriebsparameter werden im Konfigurationspanel eingegeben, um einen Test gemäß internationalen Standardanforderungen oder Kundenanforderungen durchzuführen. Werte wie Testtyp, Probenstück, Probengröße, Standardreferenz und viele weitere Werte können alle eingegeben und auch gespeichert werden, um zu einem späteren Zeitpunkt wieder aufgerufen zu werden.
Schlagwörter: Zugversuch, Zugprüfmaschinen, Zugprüfgerät, Zugprüfung, Zugprüfgeräte, Zugprüfinstrumente, Zugprüfmaschinen, Universalprüfmaschine, Universalprüfgerät, Druckprüfgerät, Druckprüfmaschine, Zugversuch, Materialprüfmaschine, Materialprüfgerät, Software für Universalprüfmaschinen, digitale Universalprüfmaschine, servohydraulische Universalprüfmaschine, Universalhärteprüfmaschine, elektronische Universalprüfmaschine, Einsatzgebiete von Universalprüfmaschinen, Druckprüfverfahren mit Universalprüfmaschinen, UTM-Prüfung, Zugfestigkeit.
Universalprüfmaschine (UTM) – Häufig gestellte Fragen
1. Was ist eine Universalprüfmaschine (UTM) und wie funktioniert sie?
Eine Universalprüfmaschine (UTM), auch Materialprüfgerät genannt, ist ein vielseitiges Instrument zur Prüfung der mechanischen Eigenschaften von Werkstoffen. Sie arbeitet durch die Anwendung kontrollierter Zug- (Zug-) oder Druckkräfte (Druckkräfte) auf eine Probe. Die UTM von IDM Instruments nutzt ein geschlossenes Mikrocomputersystem, um eine Kugelumlaufspindel für präzise vertikale Bewegungen anzutreiben und so hochgenaue Messungen von Last, Verschiebung und Verformung zu ermöglichen.
2. Welche Materialien können mit dieser UTM geprüft werden?
Die IDM Universalprüfmaschine ist für die Prüfung einer breiten Palette von Materialien konzipiert, darunter:
-
Flexible Zellmaterialien: Polyurethanschaum, Latex und Sitzschaum.
-
Polymere: Kunststoffe, Gummi und Elastomere.
-
Textilien: Stoffe, Garne und Industriegewebe.
-
Komponenten: Federn, Drähte und kleine Baugruppen.
-
Schlafmöglichkeiten: Matratzen und Federkerne (gemäß ASTM F1566).
3. Was sind die Vorteile eines Dual-Testing-Rahmens (Zug & Druck)?
Das Modell IDM-F0025-M1 zeichnet sich durch ein einzigartiges Merkmal aus. DoppeltestraumDie Druckprüfung erfolgt am Innenrahmen, die Zugprüfung am Außenrahmen. Dadurch entfällt der Bedarf an zwei separaten Maschinen und der zeitaufwändige Austausch schwerer Vorrichtungen wird vermieden. Dies erhöht den Labordurchsatz erheblich und reduziert die Ermüdung der Bediener.
4. Welchen internationalen Prüfstandards entspricht die IDM UTM?
Unsere Maschinen sind so konstruiert, dass sie die globalen Qualitätsstandards erfüllen und übertreffen, darunter:
-
ASTM D3574 (Tests B, C, E und F für flexiblen Polyurethanschaum).
-
ISO 3386, ISO 2439, ISO 1798 (Zelluläre Polymermaterialien).
-
AS 2281 und AS 2282.8 (Australische Normen für Polyurethan).
-
ASTM F1566 (Test von Federkernen und Matratzen).
-
JIS K 6400 & GB 10807.
5. Kann die Universalprüfmaschine für spezifische Anwendungen angepasst werden?
Ja. IDM Instruments ist auf kundenspezifische UTM-Lösungen spezialisiert. Wir können den Rahmen für breitere oder höhere Proben anpassen, die Kapazität der Kraftmessdose für unterschiedliche Tonnagen einstellen (Standard: 0–2224 N) und spezielle Spannbacken oder Druckplatten liefern, die auf Ihr spezifisches Material oder Ihre Geometrie zugeschnitten sind.
6. Welche Softwarefunktionen sind für die Datenanalyse enthalten?
Das UTM-System arbeitet mit einer proprietären, Windows-basierten Software von IDM Instruments. Zu den wichtigsten Funktionen gehören:
-
Grafische Echtzeitdarstellung Last vs. Verschiebung.
-
Anpassbare Datenabtastung (bis zu 200,000 Hz).
-
Automatisierte Testskripte für wiederholbare Tests mit nur einem Tastendruck.
-
Datenexport zur weiteren statistischen Analyse und zum Erstellen druckbarer Berichte in Excel.
7. Was ist die Eindringkraftverformung (IFD) und kann diese Maschine sie messen?
Die Eindringkraft-Durchbiegung (IFD) ist eine physikalische Eigenschaft zur Bestimmung der Festigkeit und Härte von Schaumstoffen. Das IDM UTM berechnet die IFD, indem es die Kraft misst, die erforderlich ist, um ein Prüfstück mithilfe eines kreisförmigen Eindringkörpers auf einen bestimmten Prozentsatz seiner ursprünglichen Dicke zu verformen. Dies ist ein entscheidender Test für die Möbel- und Autositzindustrie.
8. Welche Genauigkeit und welchen Geschwindigkeitsbereich bietet die UTM?
-
Geschwindigkeit:
1 bis 500 mm/min (bei einer Rücklaufgeschwindigkeit von 500 mm/min).
-
Geschwindigkeitsgenauigkeit: Besser als +0.5 %.
-
Ladegenauigkeit: 0.5 % des angegebenen Wertes oder ±0.5 % des Skalenendwerts.
-
Reisen: Ungefähr 600 mm (anpassbar).
