Mit dem Ring-Crush-Test-Vorrichtungssatz kann der Ring-Crush-Test für Papier und Karton durchgeführt werden. Es ist für Materialien mit einer durchschnittlichen Dicke von bis zu 1000 µm geeignet. Es besteht aus MD-Ringbrecher, CD-Ringbrecher, Liner oder Fair Side.
Erstens, The Ring-Crush Der Halter trägt die Prüfprobe, die einer seitlichen Kompression ausgesetzt ist. Dies geschieht zwischen den Platten einer Druckprüfmaschine. Dann wird eine Abzweignut von der Kante geschnitten, um das Einführen des Teststücks zu ermöglichen. In der Mitte liegt eine aus einer Reihe austauschbarer Scheiben. Die Scheiben haben unterschiedliche Durchmesser, um Prüfstücke unterschiedlicher Dicke aufzunehmen. Dadurch ist es möglich, die Breite der zwischen der Kante der Scheibe und der Wand des zylindrischen Lochs gebildeten Nut zu variieren.

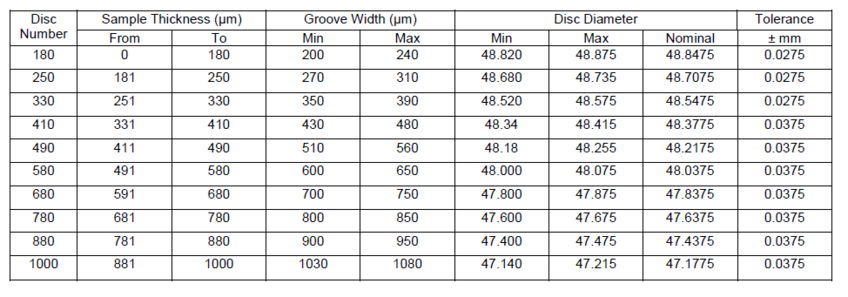

Enthaltene Discs und Spezifikationen
Geltungsbereich
Die Ring-Crush-Testvorrichtungen wurden für die Durchführung des Ring-Crush-Tests für Papier und Karton mit einer durchschnittlichen Dicke von bis zu 1,000 μm für den Zweck MD-Ring-Crush, CD-Ring-Crush, Liner oder Fair Side entwickelt. Es wird unter Bezugnahme auf die Standards AS/NZS 1301.407s, TAPPI T818 und TAPPI T822 hergestellt.
Testsignifikanz
Das Teststück aus Papier oder Pappe wird im Ring-Crush-Halter gehalten und einer seitlichen Kompression zwischen den Platten einer Quetschprüfmaschine ausgesetzt. Am Rand wird eine Abzweignut eingeschnitten, um das Einführen des Prüfstücks zu ermöglichen. In der Mitte liegt eine aus einer Reihe austauschbarer Scheiben.
Prüfgerät
Die Ring-Crush-Test-Vorrichtungsscheiben haben verschiedene Durchmesser, so dass die Breite der zwischen der Kante der Scheibe und der Wand des zylindrischen Lochs gebildeten Rille variiert werden kann, um Teststücke unterschiedlicher Dicke aufzunehmen.
• Zylindrische Aussparung: 6.35 mm ± 0.25 mm tief
• Innendurchmesser: 49.275 mm ± 0.025 mm
