Der Hochgeschwindigkeitsmischer eignet sich zum schnellen Mischen von Schaumverbindungen, um ein gut gemischtes Probenstück zu erzeugen. Hierbei handelt es sich um eine Musterbildung für Testzwecke und zur Qualitätskontrolle. Es besteht aus Edelstahl. Dadurch erleichtert es die Reinigung und vermeidet Korrosion. Ausgestattet mit automatisiertem Mischen sowie variablen Mischgeschwindigkeiten für zusätzliche Benutzerfreundlichkeit.
Der Mischer verfügt über drei Mischzeiten und drei verschiedene Prüfgeschwindigkeiten. Somit sind 9 Kombinationen möglich. Jede dieser Kombinationen erzeugt ein Mustermuster, das in die SPS eingegeben wird, sobald Werte in der SPS eingestellt werden. Eine Handsteuerung leitet den Test ein und ermöglicht die Herstellung von Probenmustern. Dies richtet sich nach den eingestellten Aushärtezeiten.
Hochgeschwindigkeitsmischergerät
Der Hochgeschwindigkeitsmischer ist zum Schutz vor Korrosion und zur einfachen Reinigung aus Edelstahl gefertigt. Die Mischwelle wird von einem Servomotor angetrieben, um ein konstantes Drehmoment aufrechtzuerhalten und eine hohe Drehzahl zu erzeugen. Der Hochgeschwindigkeitsmischer wurde so programmiert, dass er 2000 U/min erreicht; Bei Programmierung kann diese jedoch 2400 U/min erreichen.
Mithilfe von Pneumatikzylindern wird der Becher zum Mischen in Position gehalten. Zur Bedienung der Maschine wird ein Zweihand-Bedienpult verwendet, und digitale Zeitschaltuhren dienen zur Messung der Produktaushärtezeiten.
Zur Einstellung der Geschwindigkeiten und Laufzeiten dient eine SPS-Steuerung.
Extras
• Mischklingen
• Tisch- oder Standgerät
Ablauf
• Schalten Sie den Netztrennschalter ein (auf der rechten Seite des Schaltschranks).
• Warten Sie 20 Sekunden, bis die Laufwerke gestartet werden. Wenn Schritt 1 in der oberen linken Ecke des SPS-Displays angezeigt wird, ist die Maschine betriebsbereit.

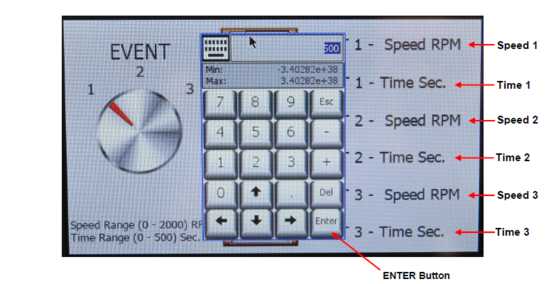

• Stellen Sie die Drehzahlen und Mischzeiten für jedes Ereignis auf der SPS-Steuerung ein. Die Etiketten weisen darauf hin:
- S1: Geschwindigkeit 1
- S2: Geschwindigkeit 2
- S3: Geschwindigkeit 3
- T1: Zeit 1
- T2: Zeit 2
- T3: Zeit 3
Drücken Sie auf den entsprechenden Bereich auf dem Touchscreen, um die variable Geschwindigkeit oder Zeit anzupassen. Geben Sie den gewünschten Wert über die Zifferntastatur ein. Drücken Sie die Eingabetaste, um die Werte zu speichern.
• Wiegen und gießen Sie die Chemikalien für den ersten Mischvorgang in den Becher.
• Platzieren Sie den Chemikalienbecher sicher in der Klemmplatte. Stellen Sie sicher, dass es vollständig in der U-förmigen Nut sitzt
• Drücken Sie gleichzeitig beide Bedientasten am Zweihandschalter und halten Sie sie so lange gedrückt, bis der Becher vollständig gegen die obere Dichtfläche zurückgefahren ist. Dadurch wird das erste Mischereignis eingeleitet. Die Position des Bechers wird durch zwei Stößelschalter bestätigt, die gegen den Becherflansch drücken. Wenn der Becher nicht eingesetzt ist, wird der Vorgang nicht fortgesetzt.
• Der Mixer läuft für die eingestellte Zeit und Drehzahl, dann werden die Klemmzylinder zurückgezogen und der Becher kann entfernt werden.
• Fügen Sie die nächste(n) Chemikalie(n) für den Prozess hinzu
• Drücken Sie gleichzeitig beide Bedientasten am Zweihandschalter und halten Sie sie so lange gedrückt, bis der Becher vollständig gegen die obere Dichtfläche zurückgefahren ist. Der zweite Mischvorgang erfolgt für die eingestellte Zeit und Drehzahl. Wenn die Zylinder zurückfahren, um den Becher abzusenken, starten die drei Timer am Steuerschrank.

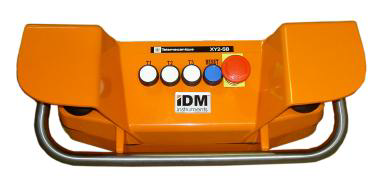

• Der Bediener beobachtet dann das fertige Produkt und stoppt jeden Timer, wenn die erforderlichen Aushärtepunkte erreicht sind. Dies geschieht durch Drücken der weißen Tasten (T1, T2, T3) auf der Oberseite des Zweihandschalters.
• Drücken Sie gleichzeitig beide Bedientasten am Zweihandschalter und halten Sie sie so lange gedrückt, bis der Becher vollständig gegen die obere Dichtfläche zurückgefahren ist. Das Mischereignis wird für die eingestellte Zeit und Drehzahl erneut ausgeführt. Typischerweise ist dies der Reinigungszyklus.
• Sobald der Becher eingefahren ist, ist der Arbeitsablauf abgeschlossen. Das SPS-Bedienfeld fordert den Bediener auf, die blaue Reset-Taste zu drücken, wodurch er an den Anfang des ersten Zyklus weitergeleitet wird.
• Wenn die blaue Reset-Taste oben auf dem Zweihand-Steuergerät gedrückt wird, gelangt der Bediener zum Beginn des ersten Mischvorgangs.
• Wenn der rote Not-Aus-Knopf gedrückt wird, wird der gesamte Betrieb der Maschine sofort gestoppt. Auf dem SPS-Bildschirm blinkt eine orangefarbene Fehlermeldung.
• Um den Not-Aus-Schalter aufzuheben, drehen Sie den Knopf im Uhrzeigersinn und drücken Sie dann die Reset-Taste. Dies wird auf den Beginn von Ereignis Nr. 1 zurückgesetzt.
Stichworte: Mixer, Mischmaschinen, Schaummixer
